Gluggar og hurðir úr álieru mikið notaðar í íbúðarhúsnæði, verslun, iðnaðar og háhýsa arkitektúr vegna þess að þeir sameina burðarstyrk, hönnunarsveigjanleika, veðurþol, litla viðhaldsþörf og samhæfni við nútíma glerjunarkerfi. Áhrifaríkasta forskriftin er þó ekki bara spurning um að velja ál. Rammaröð, álfelgur, stillingar opnunar, gleruppbygging, hitauppstreymi, þéttingar, vélbúnaður, yfirborðsmeðferð, frárennsli og uppsetningarupplýsingar hafa allt áhrif á lokaframmistöðu fullgerðrar opnunar. Þessi handbók útskýrir hvernig þessir þættir vinna saman, hvernig á að bera saman algengar stillingar, hvernig á að passa kerfi við byggingarumhverfi og hvernig á að forðast mistök í forskrift sem geta dregið úr þægindum eða þjónustuframmistöðu.
Efnisyfirlit
Smelltu á hvaða hluta sem er til að fara beint í efnið.
Hvers vegna efnisval skiptir máli í nútíma opnum
Gluggi eða hurð er meira en rammi utan um glerrúðu. Það er hluti af umslagi byggingarinnar, hefur áhrif á hvernig fólk upplifir innra rými og þarf að vinna undir endurteknum opnunarferlum, breytilegum hitastigi, vindþrýstingi, rigningu, sólarljósi og daglegri þrif.
Þess vegna ætti að huga að efnisvali samhliða kerfishönnun. Ál er aðlaðandi fyrir byggingarefni vegna þess að það býður upp á gagnlega samsetningu styrks, víddarstöðugleika, sveigjanleika í framleiðslu og tiltölulega lítillar byggingarþyngdar. Það er einnig hægt að pressa það í flókna hluta, sem gerir hönnuðum og framleiðendum kleift að samþætta hólf, glervasa, frárennslisleiðir, þéttingar, staðsetningar festinga og aðra hagnýta eiginleika í eitt samræmt prófílkerfi.
Fyrir íbúðarverkefni gæti það þýtt í grannur sjónlínur og hagnýt loftræsting. Fyrir atvinnuhúsnæði getur forgangsröðunin breyst í átt að stærri gljáðum svæðum, endurteknum opnunarlotum, sterkari vélbúnaði eða þéttari stjórn á hreyfingu lofts og vatns. Í strandumhverfi verða yfirborðsvörn og tæringarþol sérstaklega mikilvæg. Á svæði með mikilli vindi, sniðrúmfræði, styrking, glerval og festing verðskulda mikla athygli.
Snið flytja álag frá glerjun, vélbúnaði, vindþrýstingi og rekstrarkrafti inn í byggingarbygginguna.
Rammar, þéttingar, frárennslisrásir og gler vinna saman til að takmarka óæskilega hreyfingu lofts og vatns.
Stærðir sniðs, sjónlínur, frágangur, litur og opnunarstíll hafa áhrif á myndmál framhliðar.
Vélbúnaður og rúmfræði ramma ákvarða hversu auðveldlega einingin opnast, lokar, læsist, loftræstir og helst í takt.
Sterkustu kerfin eru því ekki skilgreind af einum eiginleika. Frammistaða kemur frá samhæfingu. Hágæða álfelgur getur ekki bætt upp fyrir lélegt frárennsli. Sterkur rammi getur ekki skapað áreiðanlega innsigli ef rúmfræði ramma er ónákvæm. Frábært gler getur ekki sigrast á illa uppsettum jaðarmótum. Líta verður á heildarsamsetninguna sem eina verkfræðilega opnun.
Skilningur á byggingarkerfinu
Grunnbyggingarrökfræði álops er einföld: pressuðu sniðin búa til rammann og hreyfanlega hluta, glerjun er í sérstökum vösum, vélbúnaður er staðsettur á styrktum svæðum og þéttingaríhlutir loka fyrirhuguðu bili milli fastra og hreyfanlegra hluta.
Það sem gerir kerfið háþróað er samspil þessara þátta. Snið sem lítur út fyrir að vera þétt að utan getur innihaldið mörg innri hólf. Þessi hólf geta hjálpað til við stífleika, frárennslisleiðingu, staðsetningu festinga eða hitauppstreymi. Raunveruleg sniðrúmfræði getur því sagt miklu gagnlegri tæknisögu en sýnilegt yfirborð eitt og sér.
Fastir rammar og starfhæfir hlutar
Fasti jaðarramminn kemur á tengingu milli ops og veggs. Það þarf að viðhalda rúmfræði sinni á sama tíma og standast álagið sem flutt er í gegnum rimla og gler. Nothæfir hlutar verða aftur á móti að halda jafnvægi á stífni og hreyfingu. Stærðir þeirra verða að vera nógu stöðugar til að vélbúnaður virki rétt og til að innsigli haldi stöðugu sambandi.
Glervasi
Rúðuvasinn ákvarðar hvernig gler er sett, studd, haldið og innsiglað. Vel hannaður vasi styður glerið rétt á sama tíma og gefur pláss fyrir þéttingar, stillikubba, frárennslisbúnað og nauðsynlega glerþykkt. Alltaf skal athuga samhæfni milli gleruppbyggingar og prófílkerfis áður en það er búið til.
Samskeyti og tengipunktar
Hornsamskeyti og vélrænar tengingar gleymast oft við sjónrænan samanburð vegna þess að þeir eru ekki augljósasti hluti fullunnar opnunar. Engu að síður geta þeir haft áhrif á röðun, stífleika, samfellu þéttingar og langtíma notkun. Nákvæm klipping og nákvæm hornsamsetning skiptir máli sérstaklega þegar margar einingar eru settar upp í samfelldri framhlið.
Fyrir verkefnateymi er ein gagnleg venja að biðja um fullkomna hlutateikningu frekar en að meta rammann eingöngu út frá ljósmyndum. Hluti getur leitt í ljós sniðdýpt, hólfsfyrirkomulag, glerjunarheimild, staðsetningu varma hindrunar, frárennslisleið, þéttingarstöðu og vélbúnaðarviðmót í einni sýn.
Gluggar og hurðir úr álier best skilið sem verkfræðilegar samsetningar. Setningin kann að hljóma einfalt, en raunverulegt tæknikerfi getur verið mjög breytilegt eftir prófílröð, opnunarstíl, álfelgur, gler, hitauppstreymi, innsigli og umhverfiskröfur.
Hvernig álfelgur hefur áhrif á árangur
Ekki eru allir álprófílar með sömu vélrænni eiginleika. Fjölskylda álfelgur og skap hefur áhrif á styrk, afkastahegðun, lengingu, vinnsluviðbrögð og hvernig hægt er að hanna snið í kringum tiltekna álagsþörf.
Fyrir byggingarkerfi eru tvær einkunnir sem oft eru skoðaðar 6063-T5 og 6061-T6. Þeir eru ekki skiptanlegir í hverju forriti. Rétt val fer eftir nauðsynlegri rúmfræði sniðs, hleðsluástandi, framleiðsluaðferð og verklýsingu.
| Efniseinkunn | Dæmigert karakter | Dæmigert hönnunarsjónarmið | Þar sem það getur verið gagnlegt |
|---|---|---|---|
| 6063-T5 | Sterkt snið-extrusion hæfi með góða yfirborðsfrágangareiginleika | Gagnlegt fyrir mörg hefðbundin byggingarlistarsnið og nákvæmar útpressur | Húsnæðis- og almenn viðskiptakerfi |
| 6061-T6 | Meiri vélrænni styrkur og sterkari burðargetu | Getur stutt kröfuharðari burðarvirki þegar hann er rétt hannaður | Stærri hlutar, þyngri glerjun eða notkun sem krefst meiri burðargetu |
Styrkur er aðeins eitt valviðmið
Sterkari álfelgur skapar ekki sjálfkrafa betri opnun. Ef snið er óþarflega þungt fyrir fyrirhugaða skyldu, gætu aðrir hlutar kerfisins ekki orðið betri einfaldlega vegna þess að efnisstyrkurinn er meiri. Rúmfræði sniðs, veggþykkt, span, burðarbil, glerþyngd, vélbúnaðarfyrirkomulag og festing verður samt að meta.
Gagnlegri spurningin er ekki "Hvaða álfelgur er sterkast?" en "Hvaða álfelgur styður nauðsynlega hönnun með viðeigandi rúmfræði og framleiðslusamkvæmni?" Sú breyting leiðir til betri verkfræðilegra ákvarðana vegna þess að hún tengir efniseiginleika við raunveruleg notkunarskilyrði.
Rekjanleiki efnis og samkvæmni
Fyrir stærri verkefni er samræmi í framleiðslulotum mikilvægt. Valin málmblöndu og skapgerð ætti að vera skýrt skilgreind í tækniforskriftinni og framleiðsluskýrslur ættu að gera það mögulegt að greina samþykkt efni frá staðgönguefnum. Samræmi er sérstaklega viðeigandi þegar sniðvinnsla, rafskaut eða húðun fer fram í nokkrum framleiðslustigum.
- Skilgreindu málmblönduna og skapið:Forðastu að nota víðtæk hugtök eins og „hástyrkt ál“ án tæknilegrar merkingar.
- Passaðu hlutann við álagið:Efnisval og rúmfræði sniðs ætti að skoða saman.
- Skoðaðu framleiðslukröfur:Skurður, vinnsla, sameining og frágangur getur haft áhrif á hagnýta frammistöðu fullunninna íhluta.
- Haltu skrám í takt:Efnislýsingar ættu að passa við framleiðsluteikningar og skoðunargögn.
Hvernig Frame Series og Profile Depth vinna
Rammaraðir eru oft notaðar til að lýsa nafnbreidd eða byggingarfjölskyldu álsniðs. Þeir gefa kaupendum og hönnuðum þægilegan upphafspunkt til samanburðar, en raðnúmerið eitt og sér skilgreinir ekki heildarframmistöðu glugga eða hurðar.
Dýpri rammi getur boðið upp á meira innra rými fyrir hólf, gler, innsigli, styrkingar eða hitabrotsíhluti. Fyrirferðarmeiri snið getur skilað grannri sjónrænum hlutföllum. Hvorug nálgun er almennt æðri. Rétt jafnvægi fer eftir byggingu, uppsetningu glerjunar, burðarvirki, veðurútsetningu og hönnunarmarkmiði.
| Hönnun breytileg | Hvað það hefur áhrif | Hvers vegna það skiptir máli |
|---|---|---|
| Dýpt sniðs | Hlutastífleiki, glerhýsi, rúmfræði kerfisins | Dýpri hlutar geta veitt viðbótar burðarvirki og hagnýtt rými |
| Veggþykkt | Staðbundinn stífleiki, vinnsluhegðun, tengingarstyrkur | Ófullnægjandi hlutahönnun getur skapað röskun eða lélegan stuðning við vélbúnað |
| Skipulag stofu | Styrkur, frárennsli, hitauppstreymi | Innri rúmfræði hefur áhrif á meira en útlit |
| Vasastærð með glerjun | Glersamhæfni og þéttingarfyrirkomulag | Ramminn verður að styðja við tilgreinda gleruppbyggingu rétt |
Hvers vegna sama sería getur skilað sér öðruvísi
Tvær vörur sem bera sömu nafngerðina geta verið mismunandi hvað varðar málmblöndur, veggþykkt, hólfshönnun, vélbúnaðarkerfi, gleruppsetningu og smíði hitabrots. Þess vegna ætti að meðhöndla raðnúmer sem auðkenni innan kerfis frekar en alhliða frammistöðumerki.
Til tæknilegra innkaupa og hönnunarsamhæfingar er gagnlegt að bera saman skurðteikningar hlið við hlið. Þetta gerir það auðveldara að greina mun sem erfitt er að dæma út frá vöruheitum einum saman.
Að velja á milli opnunarstillinga
Opnunarstíll hefur bein áhrif á loftræstingu, þrif, sjónlínur, vélbúnaðarálag, vatnsstjórnun og hvernig opnunin hefur samskipti við herbergið eða framhliðina. Hentug uppsetning byrjar á fyrirhugaðri notkun frekar en útlitinu einu.
Lamir aðgerð getur veitt skilvirka loftræstingu og skýrt opnunarsvæði. Það er gagnlegt þar sem beint loftflæði og hagnýt rekstur eru í forgangi.
Rennandi lauf hreyfast innan síns eigin plans, sem getur verið gagnlegt þar sem ytra eða innra rými fyrir sveiflurbelti er takmarkað.
Aðgerð með hjörum getur leyft loftræstingu á meðan það hjálpar til við að stjórna léttri rigningu þegar rúmfræði opnunar og innsigli eru rétt hönnuð.
Mörg tengd spjöld geta búið til breitt op þegar verkefnið krefst sterkari tengingar á milli innra og ytra rýma.
Casement kerfi
Hlífareiningar geta veitt tiltölulega beinan loftflæðisleið og eru almennt notaðar þar sem loftræsting er mikilvæg. Vegna þess að rimlan snýst í opnunaráttina ættu hönnuðir að athuga staðsetningu húsgagna, hringrásarleiðir, hreinsunaraðgang og vélbúnaðarsvið.
Rennikerfi
Oft eru valin rennieiningar þar sem plásssparandi opnunarhreyfing er æskileg. Lagajöfnun, gæði rúllunnar, frárennsli og tengslin milli hreyfanlegs spjalds og ramma eru lykilatriði í sléttri notkun. Rennikerfi ætti ekki aðeins að meta eftir því hversu vel sýnishorn úr sýningarsal hreyfist þegar það er nýtt; langtíma lögfræði og viðhald vélbúnaðar skiptir líka máli.

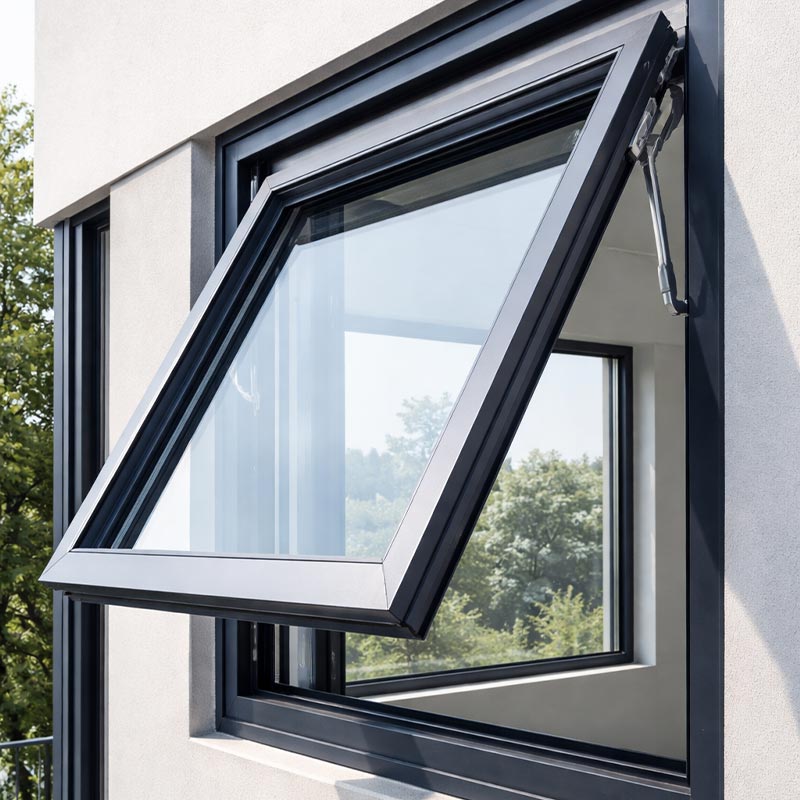

Skyggni og sérhæfðar stillingar
Skyggnigluggar geta verið hagnýtir fyrir stýrða loftræstingu og geta skapað sérstakan framhliðartakt. Sérhæfðar stillingar geta einnig sameinað mismunandi opnunarstillingar, svo sem rennibrautir og hlífaraðgerðir, til að mæta flóknu herbergisskipulagi.
Hitaafköst og veðurstýring
Hitaafköst ræðst ekki af áli eingöngu. Mikilvæga spurningin er hvernig hitinn færist í gegnum heildarsamsetninguna og hvernig grindin, glerið, innsiglin, millistykkin og nærliggjandi smíði stjórna þeirri hreyfingu.
Hefðbundið ál er mjög leiðandi. Fyrir byggingar sem krefjast bættrar hitauppstreymis geta varmabiluð kerfi truflað beina leiðandi leið í gegnum grindina með því að nota lágleiðniskilju á milli hluta málmhlutans. PA66-undirstaða varmahindranir eru almennt notaðar í þessum tilgangi.
Hvers vegna hitauppstreymi skiptir máli
Grunntilgangur hitauppstreymis er að draga úr beinum hitaflutningi í gegnum grindina. Rétt hannað kerfi getur einnig bætt hegðun yfirborðshita innanhúss og dregið úr líkum á þéttingu við viðeigandi inni- og útiaðstæður.
Hins vegar er afköst hitabrots háð meira en einfaldlega að bæta við einangrunarrönd. Rúmfræði varmahindrunarinnar, samfella í kringum horn, glerkantshönnun, vélbúnaðarviðmót, rammadýpt, innsigli og uppsetning hafa allt áhrif á raunverulega niðurstöðu.
Loft-, vatns- og vindþol
Meta skal veðurfar sem kerfi. Þjöppunarþéttingar, frárennslisrásir, þéttingar, glerviðmót, þrýstistjórnun, hornsamskeyti og rúmfræði ramma stuðla að endanlegri niðurstöðu.
Vindviðnám er jafn háð heildaruppsetningunni. Stífleiki sniðs, glerstærðir, millibil, styrking, festing og byggingarhæð geta breytt hönnunarkröfum verulega. Vöruforskrift sem skilgreinir ekki prófið eða hönnunarsamhengið ætti því að túlka vandlega.
| Frammistöðusvæði | Lykilhlutar | Dæmigert verkfræðiáhersla |
|---|---|---|
| Hitauppstreymi | Varmahindrun, rúmfræði ramma, gler, spacer, innsigli | Minnka leiðandi og leiðandi hitaleiðir |
| Loftþéttleiki | Þéttingar, hornsamskeyti, vélbúnaðarþjöppun | Haltu stöðugri þéttingu við notkun og hreyfingu |
| Vatnsþéttleiki | Frárennslisrásir, grátstígar, selir, þrýstingsstýring | Beindu tilfallandi vatni frá innri yfirborði |
| Vindviðnám | Stífleiki sniðs, gler, styrking, akkeri | Stjórna sveigju og viðhalda öruggri notkun undir álagi |
Fyrir loftslagsnæmar byggingar er þessi heildarkerfisaðferð sérstaklega mikilvæg. Forskrift ætti að útskýra hvaða hlutar samstæðunnar stuðla að nauðsynlegri frammistöðu frekar en að sýna eina einangraða frammistöðunúmer án samhengis.
Gler, innsigli, vélbúnaður og frárennsli
Ramminn er aðeins einn hluti af opi. Gler, innsigli, vélbúnaður og frárennsli geta ákvarðað hvort fullunnin eining virki eins og búist er við í daglegri notkun.
Glerstilling
Glerþykkt, fjöldi rúða, breidd hola, val á húðun, hljóðuppsetningu og öryggiskröfur ætti að hafa í huga í tengslum við prófílkerfið. Þyngra gler eykur álagið sem rimla og vélbúnaður ber, þannig að staðfesta þarf samhæfni frekar en gera ráð fyrir.
Til dæmis getur einangruð glereining með mörgum rúðum bætt hitauppstreymi og hljóðeinangrun, en ramminn verður að hafa nægilega dýpt glervasa og burðargetu til að standa undir valinni uppbyggingu. Glerval ætti því að gerast samhliða vali á ramma.
Þéttingar og þéttingar
Innsigli viðhalda snertingu milli íhluta sem þarfnast stjórnaðrar aðskilnaðar. EPDM-undirstaða þéttikerfi eru mikið notuð í byggingarlistum vegna þess að þau bjóða upp á gagnlega veðrunareiginleika þegar þau eru rétt tilgreind og uppsett.
Rúmfræði innsiglsins skiptir líka máli. Þjöppun verður að þjappa nægilega saman til að viðhalda samfellu en ekki ofhlaða að því marki að aðgerðin verði óþarflega erfið. Hornsamskeyti, lengd þéttingar, staðsetning samskeytis og uppsetningargæði stuðla allt að þéttingu áreiðanleika.
Vélbúnaður
Lamir, læsingar, rúllur, handföng, takmörk, núningsstöng og fjölpunktakerfi þarf að passa við stærð rimla og þyngd. Íhuga skal getu vélbúnaðar samhliða notkunartíðni og umhverfisáhrifum.
Frárennsli
Rétt tæmd rammi reynir ekki að gera hvert yfirborð alveg þurrt. Þess í stað stjórnar það tilfallandi raka með því að leiða vatn í gegnum stýrðar leiðir í átt að ytri losunarstöðum. Frárennslisop ættu að vera óhindrað eftir framleiðslu, frágang, uppsetningu og hreinsun.
- Glersamhæfni:Staðfestu þykkt, þyngd, vasadýpt og glerjunaraðferð.
- Samfellu innsigli:Athugaðu horn, samskeyti, þjöppun og skiptiaðgang þar sem við á.
- Vélbúnaðargeta:Passaðu innréttingar við þyngd, mál og opnunartíðni.
- Frárennslisleið:Gakktu úr skugga um að vatn hafi skilgreinda leið út á við.
Yfirborðsmeðferð og langtíma útlit
Yfirborðsmeðferð er bæði sjónræn og hagnýtur hluti af byggingarlistarkerfi úr áli. Frágangurinn hefur áhrif á lit, áferð, mótstöðu gegn umhverfisáhrifum, hreinsunarhæfni og skynjuð gæði fullgerðrar framhliðar.
Algengar aðferðir eru anodizing, dufthúð, hitauppstreymisáhrif fyrir viðarkornaútlit og flúorkolefnis-undirstaða húðun fyrir krefjandi utanaðkomandi notkun. Hver aðferð skapar mismunandi yfirborðskarakter og ætti að velja hana í samræmi við æskilegt útlit og umhverfisaðstæður.
Anodized yfirborð
Anodizing skapar stýrt oxíðlag á ál yfirborðinu. Það getur framleitt málmáferð og endingargott byggingarlegt útlit á sama tíma og það varðveitir sjónræna tengingu við undirliggjandi álefni.
Dufthúðun
Dufthúðun veitir breiðan sveigjanleika í litum og er mikið notaður fyrir nútíma íbúðar- og atvinnuhúsnæði. Það getur stutt staðlað litakerfi og verksértæka frágang þegar undirlagsundirbúningur, formeðferð, herðing og húðgæði er rétt stjórnað.
Viðar-korn áhrif
Hitaflutningsaðferðir geta búið til sjónræn mynstur sem líkjast timbri á meðan viðhaldið er áli. Þessi nálgun er gagnleg þegar verkefni leitast eftir hlýrri byggingarlistarútliti án þess að breyta grunnefnisvettvangi.
Hvað á að athuga?
| Ljúka Valkostur | Sjónræn persóna | Gagnlegt íhugun |
|---|---|---|
| Anodizing | Metallic og byggingarlistar | Gagnlegt þar sem náttúrulegs eðlis áls er óskað |
| Dufthúðun | Mikið úrval af solidum litum og áferð | Hentar fyrir mörg litaforrit fyrir íbúðarhúsnæði og atvinnuhúsnæði |
| Hitaflutningur | Viðar-korn útlit | Gagnlegt fyrir verkefni sem sameina nútíma ramma með hlýrri sjónrænum vísbendingum |
| Flúorkolefnishúð | Byggingarfræðilegt ytra útlit | Koma til greina fyrir meira krefjandi framhliðarútsetningu þegar rétt er tilgreint |
Litasamkvæmni skiptir líka máli þegar margar einingar eru settar upp á einni framhlið. Verklýsingin ætti að skilgreina frágangsgerð, litaviðmiðun, væntingar um gljáa eða áferð og viðunandi skoðunarviðmið.
Að passa kerfi við byggingarforrit
Mismunandi byggingargerðir gera mismunandi kröfur til opna. Frekar en að leita að einni alhliða uppsetningu ættu hönnuðir að bera kennsl á ríkjandi umhverfis- og rekstrarkröfur verkefnisins.
Forgangsverkefni fela oft í sér dagsbirtu, loftræstingu, hljóðeinangrun, þrifaaðgang, hitastýringu og jafnvægi milli sjónrænna hlutfalla og hagnýtingar.
Endurtekin aðgerð, stærri glermál, samhæfing framhliðar, öryggi, ending og stöðugt útlit gæti orðið mikilvægara.
Vindþrýstingur, festing, sveigja burðarvirkis, vatnsstjórnun og viðhaldsaðgangur verðskulda nákvæma verkfræðilega endurskoðun.
Salthlaðinn loft eykur mikilvægi efnisvals, yfirborðsundirbúnings, húðunargæða, frárennslis og tæringarþols vélbúnaðar.
Húsnæðissjónarmið
Heimili þurfa venjulega op sem auðvelt er að nota, þrífa, loftræsta og viðhalda. Svefnherbergi geta notið góðs af hljóðvistarsjónarmiðum, stofur geta sett stærri glerflöt í forgang og eldhús eða baðherbergi gætu þurft hagnýta loftræstingu. Hin fullkomna uppsetning fer eftir herberginu frekar en byggingarflokknum einum saman.
Viðskiptasjónarmið
Atvinnubyggingar kunna að hafa tíðari opnunarlotur og meiri kröfur um samræmingu. Endurtekin uppsetning sömu einingarinnar gerir víddarsamkvæmni sérstaklega mikilvæg. Við val á kerfi ætti að ræða endingu vélbúnaðar, aðgengi að skiptum og einsleitni frágangs.
Háhýstar og sýnilegar framhliðar
Eftir því sem byggingarhæð og útsetning eykst verður hegðun vinds og vatns mikilvægari. Greina skal grindina ásamt glerstærðum, festipunktum, stöngum, þverskipum og veggbyggingu í kring. Það er einnig mikilvægt að samræma ytra frárennsli og innri frágang þannig að opið virki rétt þegar það hefur verið sett upp.
Iðnaðarumhverfi
Iðnaðaraðstaða getur orðið fyrir ryki, raka, efnum, hitabreytingum eða mikilli hreinsun. Í þessum aðstæðum getur yfirborðsmeðferð, val á innsigli, vélbúnaðarvörn og viðhaldsaðgangur orðið mikilvægari en skreytingar.
Hvernig á að lesa tækniforskrift
Góð tækniforskrift ætti að gera kerfið skiljanlegt án þess að treysta á markaðsmál. Kaupendur, arkitektar, verkfræðingar og uppsetningaraðilar ættu að geta greint hvað er í raun og veru afhent og hvaða skilyrði uppgefin frammistaða á við.
| Tæknilýsing | Hvað á að leita að | Hvers vegna það skiptir máli |
|---|---|---|
| Blöndun og skapgerð | Nákvæm efnisheiti | Veitir grunn til að skilja vélræna hegðun |
| Prófílaröð | Nafnfjölskyldu- og hlutastærðir | Hjálpar til við að bera kennsl á rammakerfið og tiltækt glerrými |
| Gleruppbygging | Rúðuþykkt, holrúm, uppsetning | Tengist beint við kröfur um þyngd, hitauppstreymi, hljóðeinangrun og öryggiskröfur |
| Varmahönnun | Hitabrotsefni og uppsetning | Sýnir hvernig stjórnandi varmaflutningi er stýrt |
| Afköst lofts og vatns | Prófuð eða tilgreind frammistaða við skýr skilyrði | Forðist að túlka einangraðar tölur án samhengis |
| Vindviðnám | Einkunn, hönnunarþrýstingur eða sambærilegur prófgrundvöllur | Tengir kerfið við útsetningu verkefnisins og byggingarkröfur |
| Ljúktu | Húðunar- eða rafskautsferli og litaviðmiðun | Skilgreinir væntingar um útlit og yfirborðsmeðferð |
Biðjið um skurðarteikningar
Prófílhluti er eitt af gagnlegustu skjölunum fyrir tæknilegan samanburð. Það getur leitt í ljós hvort varan er með hitahólf, hvar glerið situr, hvernig þéttingarnar virka, hvar frárennslisrásir liggja og hversu mikið pláss er fyrir vélbúnað.
Spyrðu hvað frammistöðutölurnar lýsa
Tölur eru aðeins verðmætar þegar samhengi þeirra er skýrt. Hitastuðull getur lýst tilteknum hluta, uppbyggingu glerjunar eða heildarsamsetningu. Vatnsþéttleiki eða vindþolsflokkun getur tengst skilgreindri prófunarstillingu. Tækniforskriftir ættu því að útskýra prófað eða reiknað ástand frekar en að birta tölur án viðmiðunarstillingar.
Aðskilja staðlaða eiginleika frá verkefnasértækum valkostum
Sumir eiginleikar eru staðlaðir fyrir vörufjölskyldu á meðan aðrir eru háðir kröfum verkefnisins. Skýr forskrift ætti að greina á milli staðlaðra sniðvalkosta, tiltækra glerstillinga, frágangsvalkosta, vélbúnaðarpakka og sérsniðinna stærða.
Algeng mistök í forskrift og uppsetningu
Mörg frammistöðuvandamál stafa ekki af grunnefninu sjálfu. Þær stafa af ósamræmdum íhlutum, óljósum forskriftum, lélegri framleiðslustýringu eða uppsetningarupplýsingum sem voru ekki samræmdar glugga- og hurðarkerfinu.
- Velja eingöngu eftir útliti:Þunnur rammi kann að líta aðlaðandi út en krefst samt nægilegrar burðargetu fyrir fyrirhugaða glerstærð og umhverfisálag.
- Hunsa glerþyngd:Þyngri glerjun breytir álagi á ramma og getur haft áhrif á val á vélbúnaði, lamir, rúllur og rammabeygju.
- Að meðhöndla raðnúmer sem frammistöðueinkunn:Sama nafnröð getur innihaldið mismunandi burðarvirki og hitaupplýsingar.
- Vanmeta frárennsli:Frárennslisleið getur verið stífluð af þéttiefni, rusli, rangri vinnslu eða uppsetningarvillum.
- Notkun óviðeigandi vélbúnaðar:Vélbúnaður verður að passa við opnunarmál, þyngd ramma, notkunartíðni og útsetningu.
- Sleppa samhæfingu uppsetningar:Jafnvel vel hönnuð eining getur staðið sig illa ef jaðarviðmótið er ekki rétt innsiglað, fest og tæmt.
- Samanburður á lúkkunarheitum í stað forskrifta:Tvær húðun með svipuðum litaheitum geta haft mismunandi ferliskröfur og ytra frammistöðueiginleika.
- Að treysta á óljóst endingarmál:Fullyrðingar eins og „mjög sterkar“ eða „langvarandi“ eru síður gagnlegar en skilgreint efni, frágangur, prófun og viðhaldsupplýsingar.
Uppsetning er hluti af kerfinu
Opið ætti að vera komið fyrir þannig að rammi þess haldist rétt í röð, vélrænt festur og samþættur veggbyggingunni. Jaðarsamskeyti þurfa viðeigandi efni og smáatriði til að stjórna hreyfingum og raka.
Jöfnun er sérstaklega mikilvæg fyrir renni- og fjölpunktakerfi. Rammi sem er örlítið úr ferningi getur skapað ójafna þjöppun, ótímabært slit á vélbúnaði eða erfiða notkun. Því ætti að skilgreina frávik við uppsetningu áður en vinna hefst.
Hvers vegna nákvæmni framleiðsla skiptir máli
Extrusion er aðeins byrjunin á framleiðsluferlinu. Arkitektúrop fela venjulega í sér skurð, CNC vinnslu, borun, hornvinnslu, mátun, glerjun, þéttingu, yfirborðsfrágang, skoðun og pökkun. Hvert stig getur haft áhrif á lokasamkomuna.
Málsamkvæmni er sérstaklega mikilvæg vegna þess að gluggar og hurðir innihalda marga samverkandi hluti. Ef gatastaða, skurðarlengd, hornsamskeyti eða glervasi er ósamræmi getur málið birst síðar sem vélbúnaðarvandamál, jöfnunarvandamál, þéttingarvandamál eða uppsetningaraðlögun.
Útpressunarstýring
Pressuð snið ættu að viðhalda fyrirhugaðri rúmfræði hluta innan skilgreindra vikmarka. Samræmi verður mikilvægara þegar snið eru sameinuð í stórar samsetningar eða þegar margar einingar verða að samræmast sjónrænt yfir framhlið.
CNC vinnsla
Tölvustýrð vinnsla getur bætt endurtekningarhæfni fyrir vélbúnaðarholur, frárennsliseiginleika, handfangsstöður, hornviðmót og aðrar mikilvægar aðgerðir. Gildi vinnslunnar liggur ekki bara í sjálfvirkni heldur í endurtekinni vinnslustjórnun og skoðun.
Samsetningargæði
Samsetningarteymi verða að skilja sambandið milli rammamáls, þéttinga, glers, vélbúnaðar og frárennslis. Rétt staðsetning íhluta getur verið jafn mikilvæg og gæði íhluta. Hágæða þétting sem er ranglega sett upp er samt uppsetningargalli.
Skoðunarstaðir
- Skoðun efnis á innkomu:Staðfestu tilgreinda málmblöndu, sniðmál og sýnilegt efnisástand.
- Vinnsluskoðun:Athugaðu mikilvægar holur, raufar, frárennslisop og mál miðað við samþykktar teikningar.
- Samsetningarskoðun:Staðfestu hornréttingu, uppsetningu vélbúnaðar, samfellu þéttingar og stuðning við glerjun.
- Virkni skoðun:Notaðu fulltrúaeiningar ítrekað til að staðfesta mjúka hreyfingu og læsingu.
- Ljúka skoðun:Farðu yfir lit, útlit húðunar, rispur, meðhöndlunarmerki og sýnilega yfirborðsgalla.
Agað framleiðsluferli skapar sterkari tengingu á milli tækniforskriftarinnar og þess sem berst á byggingarstaðinn. Sú tenging er sérstaklega mikilvæg fyrir verkefni með endurteknum einingum eða strangri samhæfingu framhliðar.
Hagnýtur valrammi
Kerfisbundið valferli getur gert forskriftavinnu skýrari og dregið úr hættu á að líta framhjá mikilvægri kröfu.
- Skilgreindu byggingarumhverfi:Þekkja loftslag, útsetningu, byggingarhæð, stefnu, rakastig, saltáhrif og hreinsunarskilyrði.
- Skilgreindu opnunaraðgerðina:Ákveðið hvort loftræsting, stór skýr op, lítil hreyfing, öryggi, aðgangur eða hljóðstýring hafi hæsta forgang.
- Skilgreindu kröfur um glerjun:Komdu á glerþykkt, rúðufjölda, öryggiseiginleika, hljóðeinangrun og áætluð þyngd eininga.
- Skilgreindu byggingarkröfur:Farið yfir opnunarstærð, vindálag, span, akkeri og væntanlegur rekstrarkraftur.
- Skilgreindu hitaupplýsingar:Ákvarðu hvort þörf er á hitabrotinni stillingu og samræmdu það við glerjunarkerfið.
- Skilgreindu yfirborðsmeðferð:Veldu rafskaut, dufthúð, útlit viðarkorns eða annan tiltekinn frágang í samræmi við umhverfisáhrif og byggingaráform.
- Skilgreindu vélbúnað:Passaðu lamir, læsingar, handföng, rúllur, stag og aðrar festingar við rimla stærð og notkunartíðni.
- Skoðaðu uppsetningu:Staðfestu veggviðmót, festingu, shims, jaðarsamskeyti, frárennsli og aðlögunaraðgang.
- Skoða skjöl:Gakktu úr skugga um að teikningar, forskriftir, skoðunarviðmiðanir og samþykkt sýnishorn af frágangi séu í samræmi við framleiðslupöntunina.
Fyrir verkefnahópa sem bera saman kerfi getur gagnlegt matsfylki haldið umræðum einbeitt að mælanlegum eiginleikum frekar en almennum vörulýsingum.
| Matsflokkur | Lykilspurning | Ákjósanleg sönnunargögn |
|---|---|---|
| Efni | Er álfelgur og skapur skýrt skilgreind? | Tæknileg efnislýsing |
| Prófíll | Passar kaflinn opnastærð og hleðslu? | Hlutateikningar og hönnunargögn |
| Glerjun | Getur kerfið staðið undir nauðsynlegri gleruppbyggingu? | Vasamál glerjunar og hleðslugögn |
| Hitauppstreymi | Er hitauppstreymi viðeigandi fyrir bygginguna? | Kerfisupplýsingar og gögn um hitauppstreymi |
| Veður | Hvernig er lofti og vatni stjórnað? | Innsigli skipulag, frárennslishönnun og prófunargögn |
| Vélbúnaður | Er stýrikerfið samhæft við sash? | Vélbúnaðaráætlun og hleðslugeta |
| Ljúktu | Hentar yfirborðsmeðferðin fyrir umhverfið? | Ljúka forskrift og skoðunarstaðall |
| Uppsetning | Er hægt að setja upp og stilla eininguna stöðugt? | Upplýsingar um uppsetningu og aðferðayfirlýsingu |
Gagnlegasta forskriftin er sú sem hægt er að skilja af hönnunar-, innkaupa-, framleiðslu-, gæðaeftirlits- og uppsetningarteymum án þess að þurfa mismunandi túlkanir á hverju stigi.
Þegar aðlögun er skynsamleg
Sérsniðnar stillingar geta verið gagnlegar þegar staðlaðar einingar passa ekki að fullu við kröfur verkefnisins. Algeng sérsniðin svæði eru sniðmál, opnastærð, glerstillingar, vélbúnaðarsamsetningar, frágangur, litur, smíði hitauppstreymis og sérstakar viðmótsupplýsingar.
Aðlögun ætti samt að vera stjórnað af skjalfestu tækniferli. Sérsniðin vara þarf samþykktar teikningar, skilgreind vikmörk, skýrar efniskröfur og samræmda skoðunaraðferð. Sérsniðin er áhrifaríkust þegar hún leysir raunverulega verkefniskröfu frekar en að bæta við flókið án hagnýtra ávinnings.
Hlutverk tæknilegra samskipta
Góð samskipti milli verkefnahópsins og framleiðanda geta komið í veg fyrir vandamál sem hægt er að forðast. Mikilvægar upplýsingar eru meðal annars opnunarmál, glerforskriftir, væntanleg umhverfisáhrif, forgangsröðun í afköstum, valinn rekstur, frágangskröfur, uppsetningartakmarkanir og viðeigandi staðbundna staðla.
Skýrar spurningar gefa oft betri svör en víðtækar beiðnir. Að biðja um sniðhluta, álfelgur, glersvið, gerð vélbúnaðar, innsigli, yfirborðsmeðferðarferli og viðeigandi frammistöðuflokkun skapar gagnlegra tæknilegt samtal en einfaldlega að spyrja hvort vara sé „hágæða“.
Algengar spurningar
Eftirfarandi spurningar fjalla um algengar tæknilegar athugasemdir við val og tilgreiningu á nútíma arkitektúropum úr áli.
Hvað gerir ál hentugt fyrir nútíma byggingarglugga og hurðir?
Ál sameinar tiltölulega lága byggingarþyngd með gagnlegum vélrænni styrk, framúrskarandi sveigjanleika í útpressun, víddarstöðugleika og fjölbreytt úrval af yfirborðsfrágangi. Þessir eiginleikar gera framleiðendum kleift að búa til nákvæma prófílhluta sem samþætta glervasa, hólf, innsigli, frárennslisleiðir og vélbúnaðarviðmót.
Er 6061-T6 alltaf betri en 6063-T5?
6061-T6 býður almennt upp á meiri vélrænan styrk, en 6063-T5 hentar víða til byggingarútdráttar og ítarlegrar sniðframleiðslu. Viðeigandi álfelgur fer eftir byggingarkröfum, rúmfræði hluta, framleiðsluþörfum og fyrirhugaðri notkun.
Hvað segir rammaraðarnúmer mér?
Raðnúmer auðkennir almennt sniðfjölskyldu eða nafnrammavídd innan tiltekins kerfis. Það er gagnlegt fyrir skipulag og samanburð, en það ætti ekki að meðhöndla það sem alhliða frammistöðueinkunn vegna þess að málmblöndur, veggþykkt, hönnun hólfs, glerjun, vélbúnaður og prófunarskilyrði geta verið mismunandi.
Af hverju eru hitauppstreymi notaðir í álgrindur?
Hitabrot truflar beina leiðandi leið í gegnum málmgrindina. Þetta getur bætt hitauppstreymi og hjálpað til við að stjórna innra yfirborðshitastigi þegar allt kerfið er rétt hannað með viðeigandi glerjun og þéttingu.
Hvaða opnunarstíll er bestur fyrir loftræstingu?
Það er engin ein besta uppsetning fyrir hvert herbergi. Hönnun hlífar og skyggja getur veitt beina loftræstingu, en rennikerfi geta hentað betur þar sem tiltækt opnunarrými er takmarkað. Valið ætti að taka tillit til loftflæðis, skipulags herbergis, aðgangs að hreinsun, veðurútsetningar og rekstrarvenjum.
Hversu mikilvægt er glerval?
Gler er einn mikilvægasti hlutinn í heildaropnuninni. Þykkt þess, þyngd, uppsetning rúðu, öryggiseiginleikar og varma- eða hljóðeiginleikar hafa áhrif á rammahönnun, val á vélbúnaði, samhæfni glera og vasa og heildarframmistöðu.
Er hægt að aðlaga yfirborðslitinn?
Mörg byggingarkerfi úr áli styðja við fjölbreytt úrval af litum og áferð. Það fer eftir valinni meðferð, aðlögun getur falið í sér staðlaða byggingarliti, málmáhrif, viðarkornaútlit og verksértækar litavísanir.
Hvað ætti að athuga áður en framleiðsla hefst?
Staðfestu samþykkt sniðkerfi, málmblöndu og temprun, opnunarmál, uppbygging glerjunar, vélbúnað, innsigli, frárennslisfyrirkomulag, frágang, litaviðmiðun, vikmörk, uppsetningarviðmót og viðeigandi frammistöðukröfur. Samþykktar teikningar ættu að endurspegla endanlega framleiðslustillingu.
Geta stór glerop notað sama kerfi og smærri íbúðargluggar?
Ekki endilega. Stærri op bjóða upp á mismunandi byggingar- og vélbúnaðarkröfur, sérstaklega þegar glerið verður þyngra eða útsetning fyrir vindi eykst. Stærri samsetningar ætti að endurskoða með því að nota raunveruleg mál þeirra, álag, rúmfræði sniðs, styrkingu, glerjun og festingarskilyrði.
Hvernig ætti að meta árangur í veðri?
Íhuga skal loftþéttleika, vatnsþéttleika og vindþol ásamt heildarsamsetningunni. Farið yfir þéttingar, hornsamskeyti, frárennslisleiðir, rúmfræði sniðs, glerjun, þjöppun vélbúnaðar, uppsetningarviðmót og aðstæðurnar þar sem tilgreindar prófunarniðurstöður náðust.
Hvers vegna eru gæði uppsetningar svo mikilvæg?
Uppsetning ákvarðar hvort verkfræðilega grindin geti virkað rétt í raunverulegri byggingu. Jöfnun, akkeri, jaðarsamskeyti, frárennsli, stuðningur við gler og aðlögun vélbúnaðar hafa öll áhrif á rekstur og veðurafköst. Vel hönnuð vara getur samt gengið illa ef uppsetning er ósamkvæm.
Hvaða upplýsingar ætti framleiðandi að fá fyrir sérsniðið verkefni?
Gagnlegar verkefnisupplýsingar eru meðal annars opnunarstærðir, byggingartegund, umhverfisáhrif, æskileg opnunarstíll, glerstillingar, byggingarkröfur, hitaupplýsingar, frágangur og litur, vélbúnaðarstillingar, uppsetningartakmarkanir og viðeigandi tæknilega staðla.
Byggja betri op með betri forskrift
Frammistaða nútíma opnunar á framhlið er afleiðing margra tengdra ákvarðana. Ál býður upp á aðlögunarhæfan burðarvirki, en fullunnin niðurstaða fer einnig eftir sniðhönnun, álfelgur, glerjun, hitauppstreymi, innsigli, vélbúnaði, frárennsli, yfirborðsmeðferð, framleiðslu nákvæmni og uppsetningu.
Ígrunduð forskrift byrjar því á raunverulegum byggingarskilyrðum. Þegar þessi skilyrði hafa verið skilin verður auðveldara að velja opnunarstillingu, skilgreina viðeigandi rammafjölskyldu, samræma glerjunarkerfið, bera kennsl á nauðsynlega veður- og hitaeiginleika og koma á skoðunarstöðum sem þarf við framleiðslu og uppsetningu.
Þessi nálgun skapar einnig betri samskipti yfir verkefnið. Arkitektar geta útskýrt hönnunaráformið, verkfræðingar geta skilgreint frammistöðukröfur, innkaupateymi geta borið saman tæknilegar stillingar, framleiðendur geta útbúið nákvæm framleiðsluskjöl og uppsetningaraðilar geta unnið út frá skýrum viðmótsupplýsingum.
Fyrir verkefni sem krefjast blöndu af burðarvirki, hreinum byggingarlínum, veðurstjórnun, sveigjanlegum frágangi og hagnýtum langtímanotkun, veita vandlega hönnuð álkerfi fjölhæfan grunn. Lykillinn er ekki að velja flóknustu uppsetninguna, heldur að velja þá uppsetningu sem passar við bygginguna, umhverfið og hvernig fólk mun nota rýmið.
Þarftu tæknilega uppsetningu fyrir verkefnið þitt?
Fyrir val á sértæku sniði, opnunarstillingar, samhæfni við glerjun, yfirborðsáferð og sérsniðnar byggingarkröfur,hafðu samband við okkurtil að ræða tæknilegar upplýsingar við framleiðandateymi.
